喷漆废气处理的工艺流程有哪些?
喷漆废气→水帘柜→主风管→气旋塔/旋流喷淋塔/喷淋净化塔→干式过滤箱→活性炭吸附箱/光氧催化设备/催化燃烧设备→离心风机→合格排放
一、喷漆废气处理成分:
1.液态的漆雾,液态的漆雾含颗粒物,并有黏性;
2.气态的VOC。


二、简易喷漆处理流程:
喷漆废气处理发生喷涂进程,液态油漆在气压效果下形成雾化粉尘颗粒物及挥发三苯等有机损害物,浓度较高,粒径较小,绝大部分在10µm以下,若未经预处理,将很快堵塞活性炭微孔,使活性炭失效。喷漆废气经过水帘柜清洗后,对漆雾起到很好的清洗降解效果。

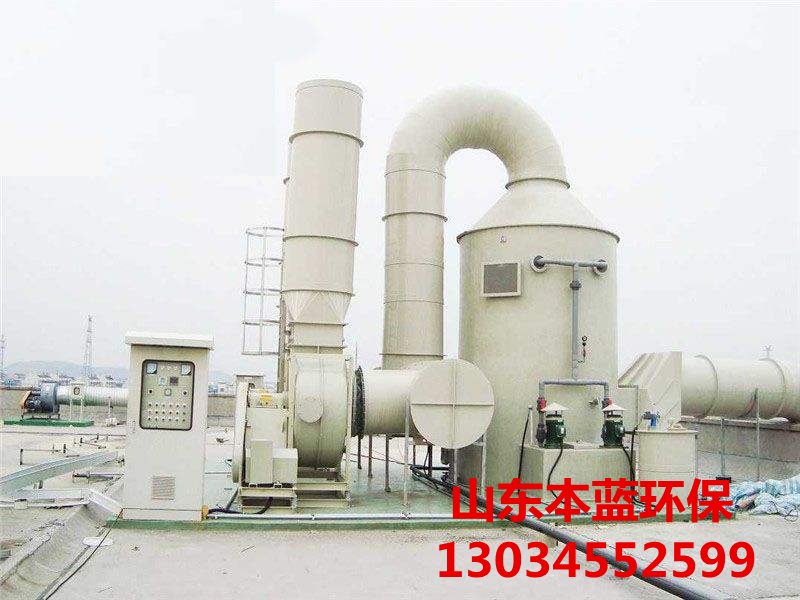

废气进入水喷淋废气处理塔,经湿式旋流板废气塔进一步清洗处理后,经过加压引风机进入活性炭吸附塔,有机气体在床内被活性炭吸附,活性炭它适应于大流量低浓度的有机废气,活性炭选用颗料状活性炭,比外表积(吸附面积)高达500-1500m2/g.比外表积大,因此具有很高的外表活性炭和吸附才能。排出的低浓度有机气体被吸附在它的活性外表上经净化气体由外排风管高空合格排放。
三、小型喷漆废气处理:
小型喷漆废气处理选用的配置:初效过滤1道,中效过滤1道,活性炭过滤1道+蜂窝状活性炭吸附+uv紫外线灯管30套+7.5kw离心风机,壳体原料有:1.4mm镀锌板喷塑、201不锈钢、304不锈钢。
